AS2561

Peredupan PWM Terisolasi PF Tinggi (FLYBACK) Chip Arus Konstan MOS Eksternal

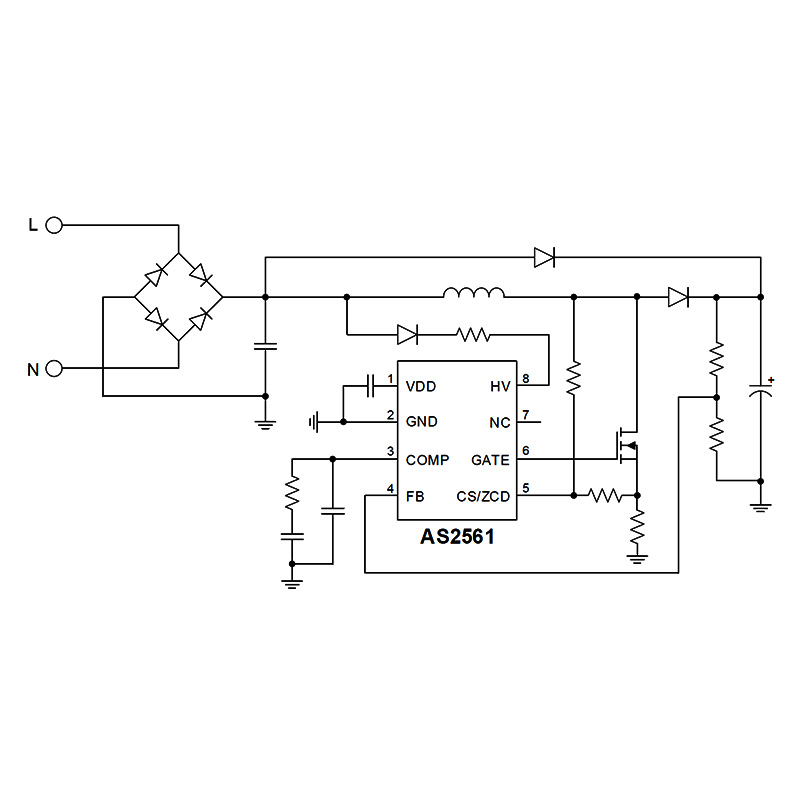

AS2561 adalah pengontrol koreksi faktor daya tegangan konstan (PFC) tipe Boost (QR) quasi-resonant (QR) berkinerja tinggi. Chip ini secara adaptif beroperasi dalam mode aktif kritis (CRM) dan mode aktif terputus-putus (DCM). Beban penuh saat chip berfungsi di CRM; Ketika beban dikurangi, chip bekerja di DCM, dan frekuensi kerja dikurangi untuk meningkatkan efisiensi sistem. Dengan mengoptimalkan algoritme kontrol CRM/DCM dan kompensasi umpan maju tegangan saluran masukan, chip dapat dengan mudah mencapai kinerja faktor daya (PF) tinggi dan harmonik masukan (THD) rendah, bahkan jika chip beroperasi di DCM. AS2561 memiliki sirkuit start dan catu daya bertegangan tinggi, yang dapat dengan cepat dimulai dan diberi daya tanpa catu daya eksternal.

Selain itu, teknologi deteksi degaussing tanpa belitan tambahan menyederhanakan desain sistem dan mengurangi biaya produksi. AS2561 terintegrasi penuh dengan fitur perlindungan, termasuk: VDD Perlindungan Tegangan Bawah (UVLO), Perlindungan Tegangan Lebih VDD (VDD OVP), Perlindungan Tegangan Bawah Input (BOP), Perlindungan Tegangan Bawah Output (UVP), Perlindungan Tegangan Lebih Output (OVP), Batas Arus Siklus (OCP), proteksi arus lebih abnormal (AOCP), proteksi panas berlebih (OTP), dan proteksi hubung singkat terbuka pin.

Fitur Produk:

• Faktor daya >0,95, THD<8%

• Konsumsi daya siaga <75mW

• Sirkuit catu daya tegangan tinggi 700V bawaan, waktu mulai <200ms

• Optimalisasi efisiensi beban ringan dan optimalisasi kerugian siaga

• Optimasi THD beban ringan

• Optimalisasi kinerja dinamis

• Mendukung induktansi belitan tunggal

• Tegangan referensi tegangan konstan ±2% (@Tj = 25ºC) bawaan

• fungsi perlindungan internal yang lengkap

• Enkapsulasi tipe SOP-8

Aplikasi Produk:

• Catu daya peredupan LED
