KP1076X

Sakelar Daya LED Buck Non-terisolasi Jembatan Penyearah

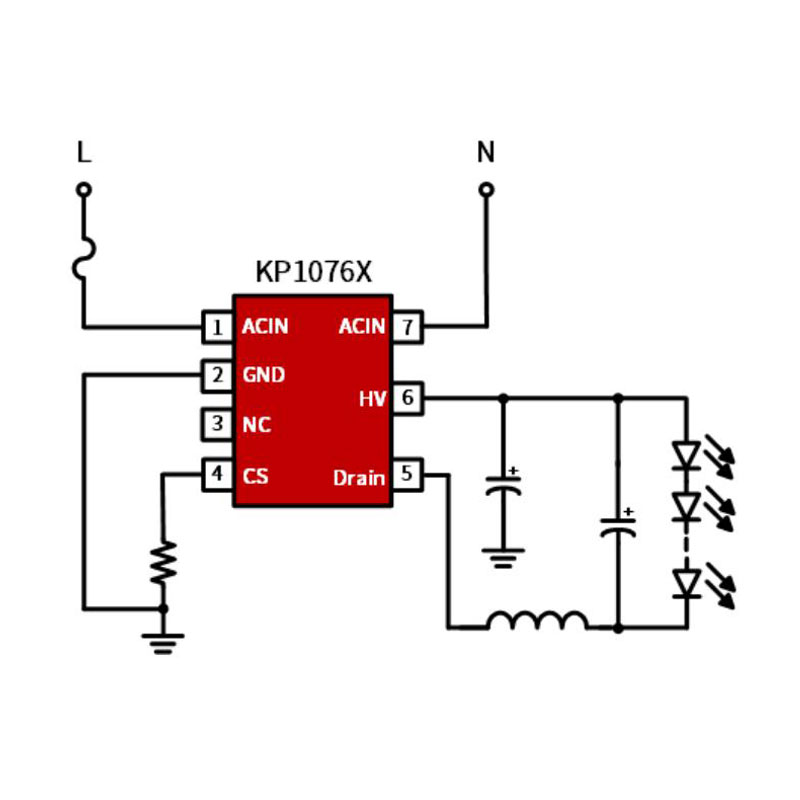

KP1076X adalah saklar daya yang sangat terintegrasi dengan kontrol arus konstan (CC) Quasi-Resonant Buck (QR-Buck) untuk aplikasi pencahayaan LED tanpa belitan tambahan.

KP1076X menggabungkan MOSFET daya 500V, FRD 600V, Jembatan Penyearah 800V, dan rangkaian suplai IC/startup tegangan tinggi dalam satu chip yang mengurangi biaya desain sistem. IC juga mengadopsi metode kontrol penginderaan arus dengan akurasi tinggi yang menjaga arus keluaran akurat dan regulasi saluran/beban yang baik.

KP1076X mengintegrasikan fungsi dan perlindungan Batas Arus dan Pengosongan Tepi Depan, Penguncian Tegangan Bawah (UVLO), Pembatasan Arus Siklus demi Siklus (OCP), Lipatan Termal kembali (OTP), Perlindungan Pendek LED, dll.

Fitur

•  Terintegrasi dengan MOSFET 500V

•  Terintegrasi dengan FRD 600V

•  Terintegrasi dengan Jembatan Penyearah 800V

•  Sirkuit Catu Daya HV VDD Terintegrasi

•  Tidak Ada Desain Penutup VDD

•  ±5% Peraturan CC

•  Quasi-Resonant untuk Efisiensi Tinggi

•  Arus Pengoperasian HVDD Sangat Rendah

•  Kompensasi CC Jalur AC bawaan

•  Perlindungan bawaan:

•  Pembatasan Arus Siklus demi Siklus

•  Pengosongan Tepi Terdepan (LEB)

•  Perlindungan Korsleting LED

•  Pelipatan Belakang Termal (OTP) Pada Chip

•  Tersedia dengan Paket ASOP-7

Aplikasi

• Cahaya led
