KP1079XWPA

Sakelar Daya LED Buck Kuasi-Resonansi Terintegrasi dan Non-terisolasi Jembatan Penyearah

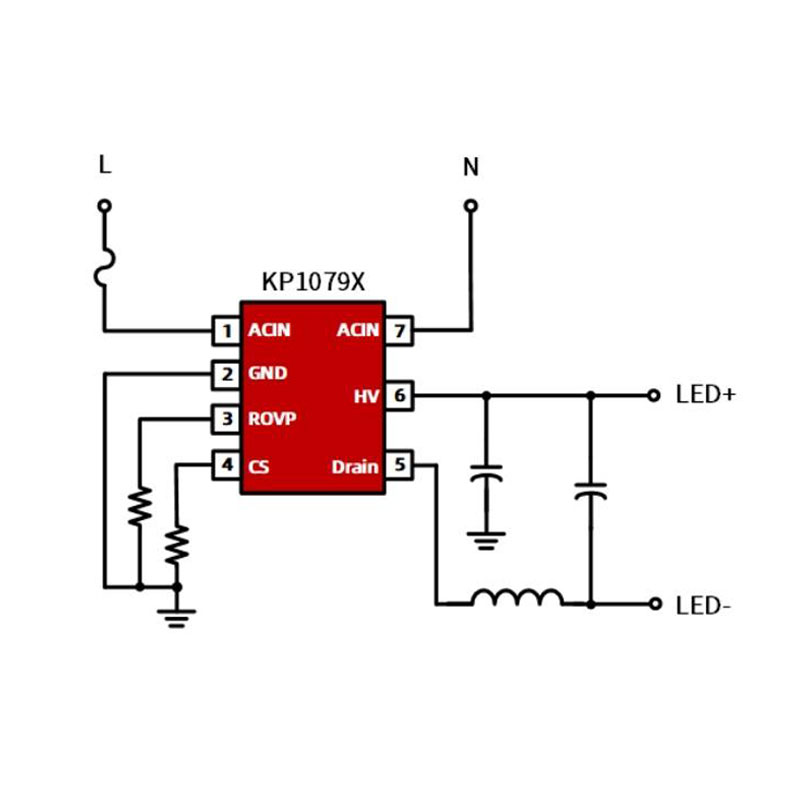

KP1079XWPA adalah saklar daya yang sangat terintegrasi dengan kontrol arus konstan (CC) Quasi-Resonant Buck (QR-Buck) untuk aplikasi pencahayaan LED tanpa belitan tambahan.

KP1079XWPA menggabungkan MOSFET daya 500V, FRD 600V, Jembatan Penyearah 800V, dan rangkaian suplai IC/startup tegangan tinggi dalam satu chip yang mengurangi biaya desain sistem. IC juga mengadopsi metode kontrol penginderaan arus dengan akurasi tinggi yang menjaga arus keluaran akurat dan regulasi saluran/beban yang baik.

KP1079XWPA mengintegrasikan fungsi dan perlindungan Batas Arus dan Blanking Tepi Depan, Penguncian Tegangan Bawah (UVLO), Pembatasan Arus Siklus demi Siklus (OCP), Lipatan Termal kembali (OTP), Perlindungan Tegangan Lebih Output (OVP), LED Short / Perlindungan Terbuka, dll.

Fitur

•  Terintegrasi dengan MOSFET 500V

•  Terintegrasi dengan FRD 600V

•  Terintegrasi dengan Jembatan Penyearah 800V

•  Sirkuit Catu Daya HV VDD Terintegrasi

•  Tidak Ada Desain Penutup VDD

•  ±5% Peraturan CC

•  Quasi-Resonant untuk Efisiensi Tinggi

•  Arus Pengoperasian HVDD Sangat Rendah

•  Kompensasi CC Jalur AC bawaan

•  Perlindungan bawaan:

•  Pembatasan Arus Siklus demi Siklus

•  Perlindungan Tegangan Lebih Keluaran (OVP)

•  Pengosongan Tepi Terdepan (LEB)

•  Perlindungan Pendek/Terbuka LED

•  Pelipatan Termal Pada Chip (OTP)

•  Tersedia dengan Paket ASOP-7

Aplikasi

• Cahaya led
