KP18068ESPA

PF>0,7, Lima Chip Peredupan LED Linier Tegangan Tinggi Penuh

KP18068ESPA adalah chip peredupan arus konstan linier LED tegangan penuh lima arah presisi tinggi, yang dapat memenuhi persyaratan spesifikasi IEC-61000-3-2:2020. Antarmuka I2C (Inter-Integrated-Circuit Bus) dapat digunakan untuk mengatur ukuran lima arus secara mandiri, dan mendukung berbagai mode peredupan. Saluran CW adalah mode peredupan analog, saluran RGB mendukung peredupan analog dan mode peredupan helikopter, dan setiap saluran mendukung peredupan tingkat abu-abu 1024, untuk memenuhi persyaratan peredupan dalam berbagai kesempatan.

Sirkuit CW KP18068ESPA dapat menahan 500V, dan dapat langsung ditenagai oleh input AC untuk menggerakkan bilah lampu tegangan tinggi, arus maksimum adalah 77,5mA; Rangkaian RGB menahan tegangan 500V, arus maksimum 48mA, untuk memenuhi arus konstan linier RGB tegangan tinggi. KP18068 memiliki keunggulan akurasi arus konstan yang tinggi dan kedalaman peredupan 0,1%.

Fungsi kompensasi tegangan saluran terintegrasi KP18068ESPA, titik kompensasi, dan kemiringan kompensasi memiliki fungsi pemilihan peringkat, yang dapat dengan mudah memenuhi kebutuhan daya konstan tegangan tinggi dan rendah tanpa perangkat tambahan. Pada saat yang sama, terdapat juga fungsi perlindungan panas berlebih yang terintegrasi, ketika suhu chip melebihi titik perlindungan suhu berlebih, chip akan secara otomatis mengurangi arus keluaran untuk memastikan stabilitas sistem.

Fitur utama

• Memenuhi persyaratan spesifikasi IEC-61000-3-2:2020

• Peredupan lima rute

• Kontrol I2C peredupan cerdas, mendukung lima pekerjaan simultan

• Tegangan saluran RGB 500V, arus maksimum 48mA

• Saluran CW menahan tegangan 500V, arus maksimum 77,5mA

• Peredupan tingkat abu-abu saluran tunggal 1024, kedalaman peredupan 0,1%

• ±5% akurasi keluaran arus konstan antar chip

• Konsumsi daya siaga sangat rendah <20mW

• Kompensasi tegangan saluran masukan terintegrasi

• Saluran RGB mendukung peredupan helikopter dan peredupan analog

• Sirkuit catu daya tegangan tinggi 500V terintegrasi

• Perlindungan panas berlebih (OTP) terintegrasi

• Tipe paket ESSOP-10L

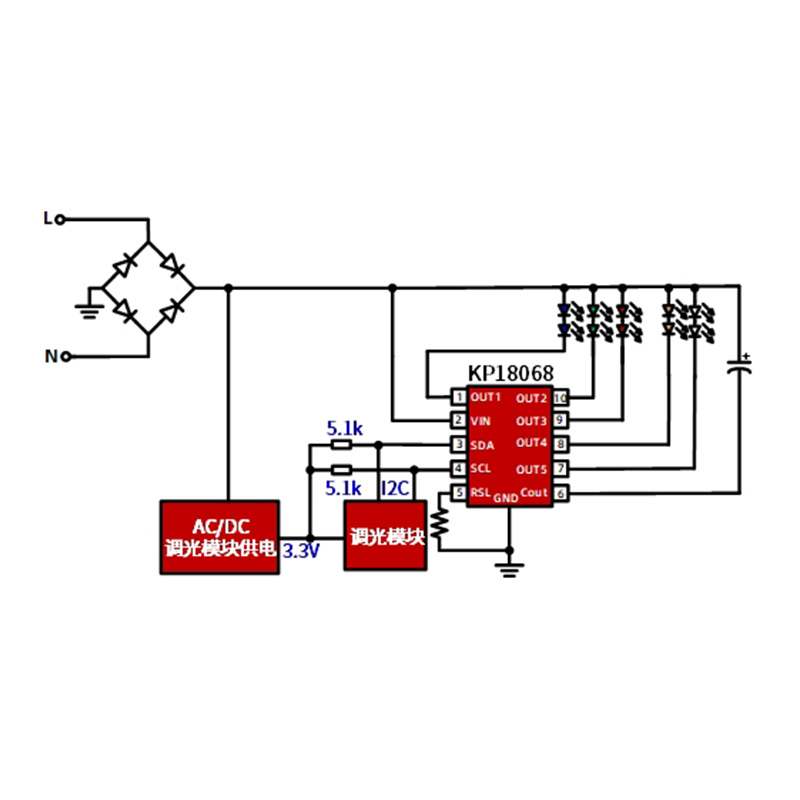

Aplikasi khas

• Lampu bohlam pintar LED

• Pencahayaan cerdas LED lainnya, dll
