AS1631

Chip kontrol setengah jembatan Resonant LLC

AS1631 adalah pengontrol daya switching resonansi berdasarkan konverter resonansi setengah jembatan LLC. Chip ini mengintegrasikan start tegangan tinggi, deteksi kegagalan daya AC, dan fungsi pelepasan kapasitor X untuk memenuhi persyaratan start cepat dan siaga ultra-rendah. AS1631 mengintegrasikan penggerak setengah jembatan untuk secara langsung menghasilkan penggerak pelengkap siklus kerja 50%. Chip ini memiliki osilator VCO presisi tinggi dengan frekuensi operasi maksimum 350kHz. Chip ini mengintegrasikan fungsi kontrol zona mati adaptif untuk memastikan tegangan nol (ZVS) pada tabung sakelar daya, yang meningkatkan efisiensi sistem. Pada saat yang sama, fungsi perlindungan zona kapasitif terintegrasi untuk menghindari lengan jembatan lurus dan sakelar keras, sehingga meningkatkan keandalan sistem.

Selain itu, chip dapat dikontrol ke mode siaga rendah melalui sinyal eksternal, sehingga mengurangi hilangnya siaga sistem. AS1631 sepenuhnya terintegrasi dengan fitur perlindungan, termasuk: perlindungan tegangan lebih/kekurangan VDD (VDD OVP/UVLO), perlindungan tegangan rendah VBT (VBT UVP), perlindungan tegangan lebih dan masukan tegangan rendah AC (LOVP & HV/BR BOP), perlindungan kelebihan beban (OLP ), dan proteksi arus lebih resonator (CBC OCP / SOCP), proteksi arus lebih keluaran (OCP), proteksi zona kapasitansi, proteksi hubung singkat pin SEL, proteksi panas berlebih (OTP).

Fitur utama

• Kontrol VCO presisi tinggi

• Mendukung frekuensi maksimum 350kHz

• Penggerak setengah jembatan 650V terintegrasi

• Fungsi start tegangan tinggi yang terintegrasi

• Kontrol waktu zona mati adaptif

• Fungsi soft boot dapat dikonfigurasi

• Deteksi kegagalan daya AC terintegrasi dan pengosongan kapasitor X

• Mendukung aplikasi desain bebas PFC

• Mode kerja normal atau mode siaga rendah dapat dikonfigurasi

• Enkapsulasi tipe SOP-16

• Fitur perlindungan terintegrasi:

• Perlindungan tegangan lebih/tegangan rendah VDD (VDD OVP/UVLO)

• Perlindungan Tegangan Rendah VBT (VBT UVP)

• Input pin HV Perlindungan tegangan rendah (HV BOP)

• Input BR pin yang dapat dikonfigurasi Perlindungan tegangan rendah (BR BOP)

• Proteksi Tegangan Lebih AC (LOVP)

• Perlindungan Kelebihan Beban (OLP)

• Perlindungan arus lebih siklik arus rongga (CBC OCP)

• Proteksi Arus Lebih Keluaran (OCP)

• Perlindungan area kapasitif

• Perlindungan hubung singkat terbuka pin SEL

• Perlindungan panas berlebih (OTP)

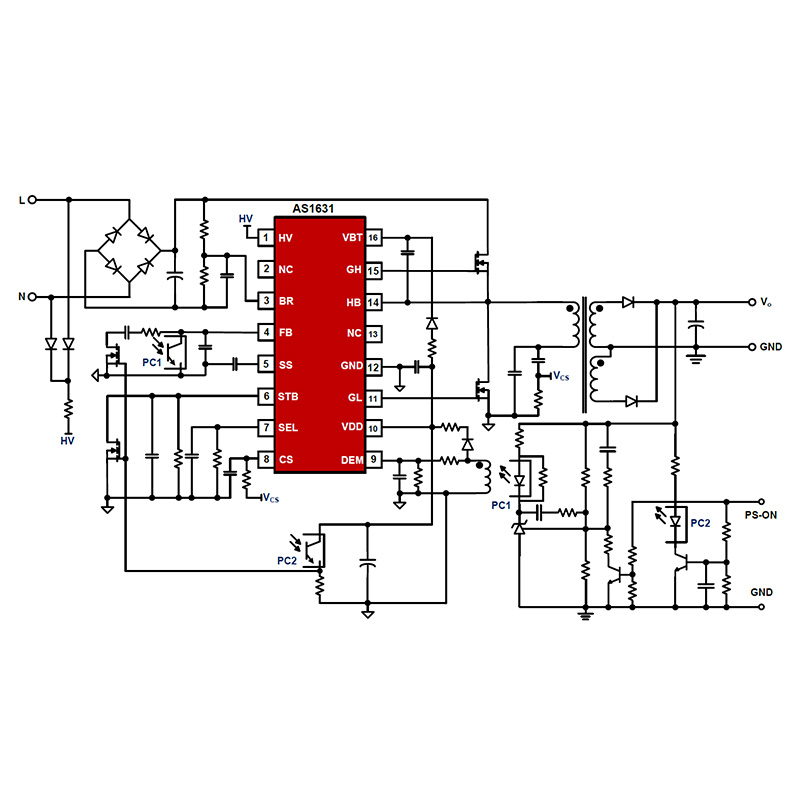

Aplikasi khas

• Catu daya kartu papan TV

• Aplikasi LED

• Catu daya adaptor

• Terbuka, server dan catu daya switching lainnya
