KP201LGA

Fungsi arus konstan terintegrasi, pengontrol PWM mode arus off-line

KP201LGA adalah pengontrol PWM berkinerja tinggi yang dirancang untuk catu daya flyback off-line.

Terintegrasi dengan teknologi kontrol arus konstan primer universal, chip ini dapat mendukung mode intermiten dan mode kontinu, yang cocok untuk aplikasi catu daya terisolasi dengan keluaran arus konstan.

KP201LGA memiliki osilator frekuensi switching 65kHz internal presisi tinggi dengan buffing untuk mengoptimalkan kinerja EMI. Chip ini beroperasi dalam mode hemat energi ramah lingkungan dan mode sendawa, serta dapat memperoleh konsumsi daya siaga kurang dari 75mW.

KP201LGA mengintegrasikan fitur perlindungan lengkap, termasuk: perlindungan tegangan rendah VDD (UVLO), perlindungan tegangan lebih VDD (OVP), pembatasan arus siklus demi siklus, perlindungan hubung singkat (SCP), perlindungan kelebihan beban (OLP), perlindungan panas berlebih, start lunak, penjepitan VDD dan perlindungan terbuka pin CS.

Fitur utama

• Dapat mendukung mode intermiten, mode kontinu dari teknologi arus konstan tepi asli

• ±5% akurasi arus konstan; ± 1% akurasi tekanan konstan

• Konsumsi daya siaga <75mW

• Memperbaiki frekuensi peralihan 65kHz

• Mode hemat daya hijau dan mode cegukan berfungsi

• Arus start dan pengoperasian yang sangat rendah

• Fungsi jitter terintegrasi untuk mengoptimalkan EMI

• Kontrol mode arus terintegrasi dengan kompensasi kemiringan internal

• Teknologi arus konstan dengan tegangan saluran terintegrasi dan kompensasi induktansi

• Perlindungan terintegrasi dengan mode pemulihan mandiri:

• Perlindungan Tegangan Rendah VDD (UVLO)

• Proteksi Tegangan Lebih VDD (OVP)

• Perlindungan panas berlebih (OTP)

• Siklus demi siklus batas arus

• Perlindungan Kelebihan Beban (OLP)

• Perlindungan Sirkuit Pendek (SCP)

• Pengosongan depan (LEB)

• Proteksi sirkuit terbuka pin CS

• Tipe paket SOT23-6L

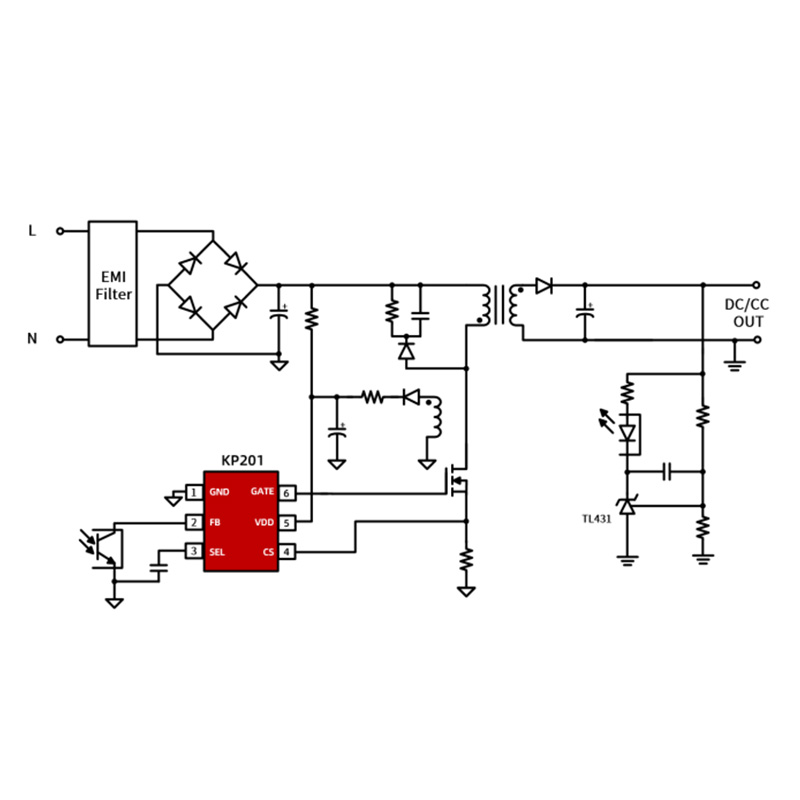

Aplikasi khas

• Pengisi daya dan adaptor

• Catu daya penggerak motor
