KP311ALGA

Sakelar daya PWM off-line berperforma tinggi dan berbiaya rendah

KP311ALGA adalah saklar daya PWM non-isolasi, sangat terintegrasi, dan berbiaya rendah untuk rangkaian step-down dan step-down.

KP311ALGA menggunakan proses wafer tunggal tegangan tinggi, mengintegrasikan MOSFET tegangan tinggi 500V dan pengontrol dengan pengalihan kontrol mode arus puncak pada wafer yang sama. Output default 5V presisi tinggi dijamin dalam rentang input tegangan penuh. Dalam chip, waktu Toff minimum chip ditetapkan pada 32μs dengan fungsi hentakan, yang mengoptimalkan efek EMI dalam kondisi memastikan daya keluaran. Pada saat yang sama, chip ini dirancang dengan mode beban berat dan berat, yang dapat dengan mudah memperoleh konsumsi daya siaga kurang dari 50mW.

KP311ALGA mengintegrasikan fungsi proteksi lengkap: proteksi tegangan rendah VDD, batas arus siklus demi siklus, proteksi arus lebih abnormal, proteksi panas berlebih, proteksi beban berlebih, dan proteksi hubung singkat.

Fitur utama

• Output default 5V presisi tinggi

• MOSFET tegangan tinggi 500V terintegrasi dan rangkaian start tegangan tinggi

• Resistensi pengambilan sampel terintegrasi, biaya sistem rendah

• Mendukung aplikasi input tegangan ultra-rendah (lebih dari 12V).

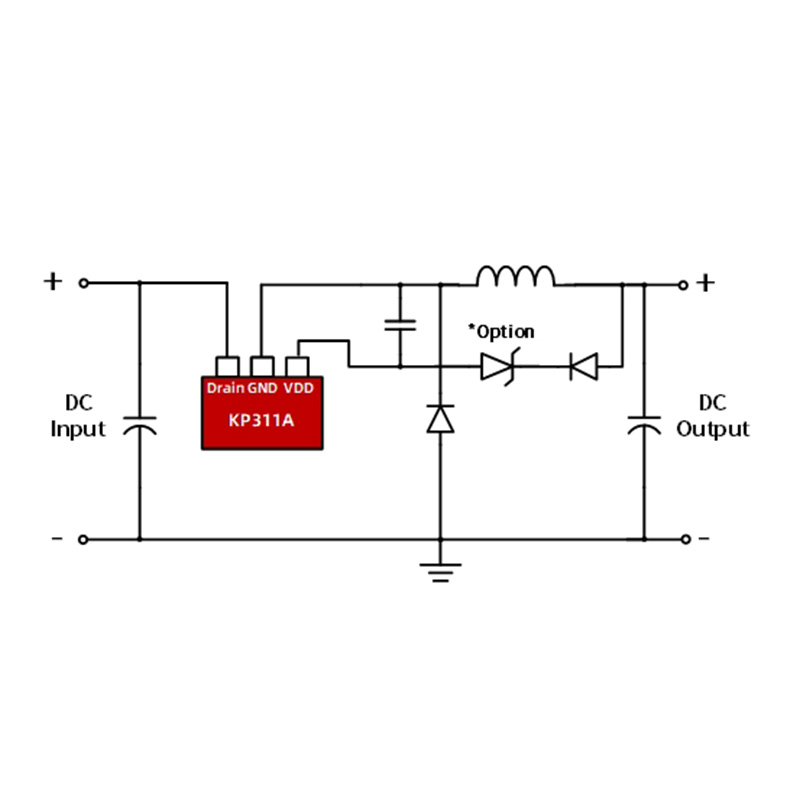

• Mendukung sirkuit buck dan lift

• Mengalihkan kontrol mode arus puncak

• Konsumsi daya siaga ultra-rendah kurang dari 50mW

• Arus pengoperasian sangat rendah, mendukung kapasitansi VDD kecil

• Sirkuit soft start terintegrasi

• Fitur perlindungan terintegrasi:

• Perlindungan Kelebihan Beban (OLP)

• Perlindungan panas berlebih (OTP)

• Batas Arus Siklus (OCP)

• Proteksi Arus Berlebih Tidak Normal (AOCP)

• Pengosongan depan (LEB)

• Perlindungan tegangan rendah VDD

• Paket SOT23-3

Aplikasi khas

• Catu daya untuk peralatan rumah tangga kecil

• Catu daya tambahan
