KP2813ASGA

PF tinggi, THD rendah, pengontrol tegangan konstan flyback kontrol sisi primer

KP2813ASGA adalah faktor daya tinggi, distorsi harmonik total rendah, pengontrol tegangan konstan flyback kontrol sisi primer. Chip ini memiliki sirkuit start tegangan tinggi bawaan, yang dapat memenuhi persyaratan start cepat dan siaga ultra-rendah.

KP2813ASGA mengadopsi mode kerja kuasi-resonansi, sistem ini memiliki efisiensi kerja yang tinggi, namun juga dapat memperoleh kinerja EMC yang lebih baik. Chip dapat mengatur frekuensi kerja terendah, yang dapat menjamin stabilitas tegangan keluaran dalam kondisi rentang beban penuh, dan memenuhi persyaratan kehilangan siaga rendah. KP2813A dilengkapi dengan mekanisme pembatas tegangan keluaran adaptif yang dapat disesuaikan langkahnya untuk mempercepat respons beban dinamis guna memenuhi kebutuhan berbagai aplikasi.

KP2813ASGA terintegrasi penuh dengan fitur proteksi, antara lain: VDD Undervoltage proteksi (VDD UVLO), VDD proteksi Overvoltage (VDD OVP), proteksi Undervoltase input (BOP), proteksi Tegangan Lebih keluaran (OVP), proteksi Tegangan Bawah keluaran (UVP), Batas arus siklus (OCP), Proteksi arus lebih abnormal (AOCP), proteksi kelebihan beban (OLP), proteksi hubung singkat (SCP), proteksi panas berlebih bawaan (OTP), blanking depan (LEB), dll.

Fitur utama

• Efisiensi tinggi dalam mode kuasi-resonansi

• Faktor daya tegangan penuh >0,95, THD<8%

• Harmonisa bertingkat memenuhi IEC61000-3-2 Kelas C

• Sirkuit start tegangan tinggi bawaan, waktu mulai sistem <300ms

• Akurasi tekanan konstan keluaran < ±3%

• Menghasilkan fungsi penyesuaian dinamis yang cepat

• Arus start dan pengoperasian sangat rendah, konsumsi daya siaga <50mW

• Enkapsulasi tipe SOP-8

• Fitur perlindungan terintegrasi:

• Perlindungan tegangan lebih/tegangan rendah VDD (VDD OVP/UVLO)

• Proteksi Tegangan Lebih Keluaran (OVP)

• Perlindungan Tegangan Bawah Masukan (BOP)

• Perlindungan panas berlebih (OTP)

• Perlindungan Terkini Jangka Mingguan (OCP/AOCP)

Perlindungan Arus Pendek Keluaran (SCP)

• Perlindungan Kelebihan Beban (OLP)

• Pengosongan depan (LEB)

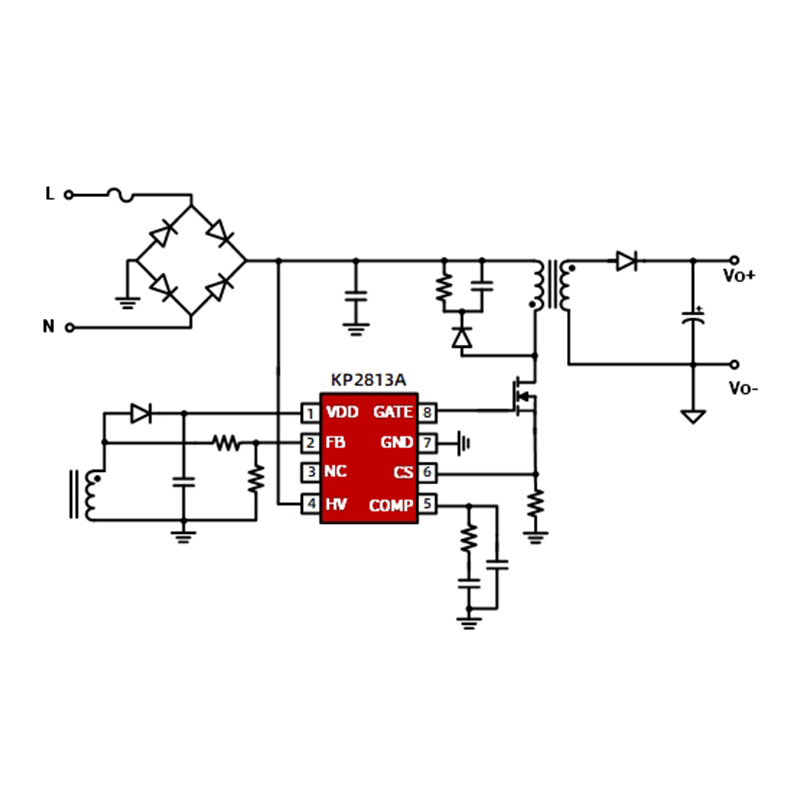

Aplikasi khas

• Pencahayaan cerdas, pencahayaan lanskap

• Catu daya eksternal bertegangan konstan
