KP2801SGA

Pengontrol koreksi faktor daya tegangan konstan tipe booster kuasi-resonansi berkinerja tinggi

KP2801SGA adalah pengontrol koreksi faktor daya tegangan konstan (PFC) tipe Boost (QR) quasi-resonant (QR) berkinerja tinggi. Chip ini secara adaptif beroperasi dalam mode aktif kritis (CRM) dan mode aktif terputus-putus (DCM). Beban penuh saat chip berfungsi di CRM; Ketika beban dikurangi, chip bekerja di DCM, dan frekuensi kerja dikurangi untuk meningkatkan efisiensi sistem. Dengan mengoptimalkan algoritme kontrol CRM/DCM dan kompensasi umpan maju tegangan saluran masukan, chip dapat dengan mudah mencapai kinerja faktor daya tinggi (PF) dan harmonisa masukan (THD) rendah, bahkan jika chip beroperasi di DCM. Selain itu, chip ini semakin meningkatkan efisiensi beban ringan melalui mode Burst dan sangat mengurangi kehilangan siaga sistem.

KP2801SGA Sirkuit start dan catu daya tegangan tinggi bawaan, tanpa catu daya eksternal dapat mencapai fungsi start dan daya yang cepat. Selain itu, teknologi deteksi degaussing tanpa belitan tambahan menyederhanakan desain sistem dan mengurangi biaya produksi.

KP2801SGA terintegrasi penuh dengan fitur proteksi, antara lain: VDD Undervoltage Protection (UVLO), VDD Overvoltage Protection (VDD OVP), Input Undervoltage proteksi (BOP), Output Undervoltage proteksi (UVP), proteksi Tegangan Lebih Output dua tahap (OVP), Siklus demi Siklus Batas Arus (OCP), Proteksi Arus Lebih Abnormal (AOCP), Proteksi Overheat (OTP) Dan proteksi hubung singkat terbuka pin.

Fitur utama

• Sirkuit catu daya tegangan tinggi 700V bawaan, waktu mulai <200ms

• Optimalisasi efisiensi beban ringan dan optimalisasi kerugian siaga

• Faktor daya >0,95, THD<8%

• Optimasi THD beban ringan

• Optimalisasi kinerja dinamis

• Mendukung induktansi belitan tunggal

• Tegangan referensi tegangan konstan ±2% (@Tj=25℃) bawaan

• Enkapsulasi tipe SOP-8

• Fungsi perlindungan internal:

• Perlindungan tegangan lebih/tegangan rendah VDD (VDD OVP/UVLO)

• Perlindungan Tegangan Bawah Masukan (BOP)

• Perlindungan Tegangan Bawah Output (UVP)

• Perlindungan Tegangan Lebih (OVP) keluaran dua tahap

• Batas Arus Siklus (OCP)

• Proteksi Arus Berlebih Tidak Normal (AOCP)

• Perlindungan panas berlebih (OTP)

• Pin proteksi hubung singkat terbuka

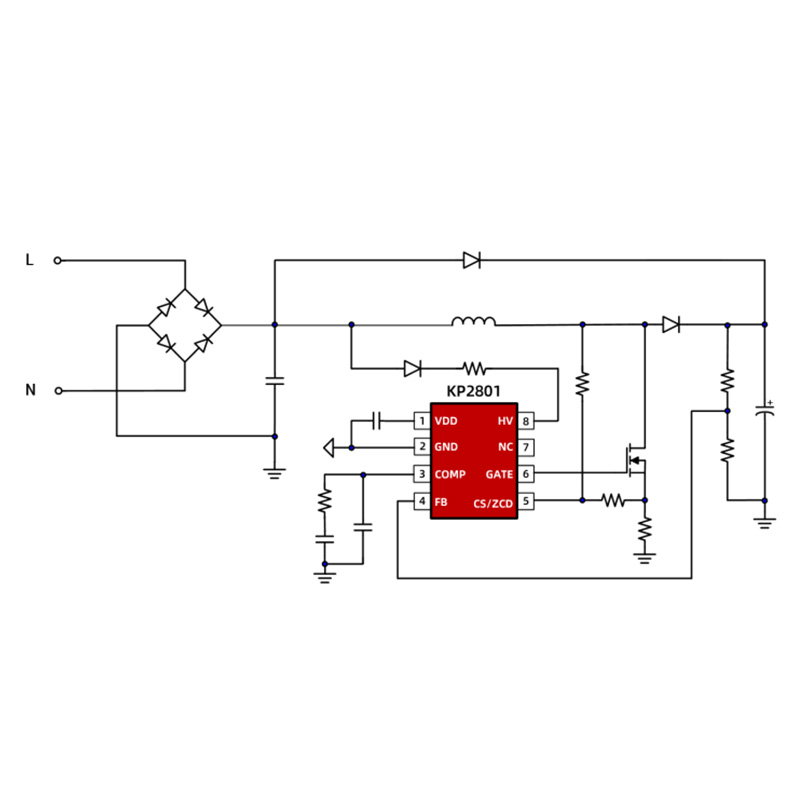

Aplikasi khas

• Catu daya penerangan LED dan catu daya adaptor
