AS2780

PF tinggi, THD rendah, pengontrol tegangan konstan flyback kuasi-resonansi kontrol sisi primer

AS2780 adalah pengontrol keluaran tegangan konstan dengan faktor daya tinggi, distorsi harmonik total rendah, dan kontrol sisi primer. Chip ini memiliki sirkuit start tegangan tinggi bawaan, yang dapat memenuhi persyaratan start cepat dan siaga ultra-rendah.

AS2780 mengadopsi mode kerja kuasi-resonansi, sistem ini memiliki efisiensi kerja yang tinggi, namun juga dapat memperoleh kinerja EMC yang lebih baik. Chip dapat mengatur frekuensi operasi terendah, yang dapat memastikan bahwa tegangan keluaran sistem tidak melayang di bawah kondisi beban semu yang ringan, dan memenuhi persyaratan kehilangan siaga yang rendah.

Mekanisme pembatas tegangan keluaran adaptif bawaan KP2813, mempercepat respons dinamis beban untuk memenuhi kebutuhan aplikasi yang berbeda. AS2780 terintegrasi penuh dengan fitur perlindungan, termasuk: VDD Perlindungan Tegangan Bawah (VDD UVLO), Perlindungan Tegangan Lebih VDD (VDD OVP), Perlindungan Tegangan Bawah Input (BOP), Perlindungan Tegangan Lebih Output (OVP), Perlindungan Tegangan Bawah Output (UVP), Arus Siklus Batas (OCP), Perlindungan arus lebih abnormal (AOCP), perlindungan kelebihan beban (OLP), perlindungan sirkuit pendek (SCP), perlindungan panas berlebih (OTP), pengosongan depan (LEB), dll.

Fitur utama

• Efisiensi tinggi dalam mode kuasi-resonansi

• Faktor daya tegangan penuh >0,95, THD<10%

• Harmonisa bertingkat memenuhi IEC61000-3-2 Kelas C

• Soft start cepat bawaan, waktu startup sistem <500ms

• Akurasi tekanan konstan keluaran ±3%

• Rangkaian start dan catu daya tegangan tinggi 650V yang terintegrasi

• Arus start dan pengoperasian sangat rendah, konsumsi daya siaga <50mW

• Enkapsulasi tipe SOP-8

• Fitur perlindungan terintegrasi:

• Perlindungan tegangan lebih/tegangan rendah VDD (VDD OVP/UVLO)

• Proteksi Tegangan Lebih Keluaran (OVP)

• Perlindungan Tegangan Bawah Masukan (BOP)

• Perlindungan panas berlebih (OTP)

• Perlindungan Terkini Jangka Mingguan (OCP/AOCP)

• Proteksi Arus Pendek Keluaran (SCP)

• Perlindungan Kelebihan Beban (OLP)

• Pengosongan depan (LEB)

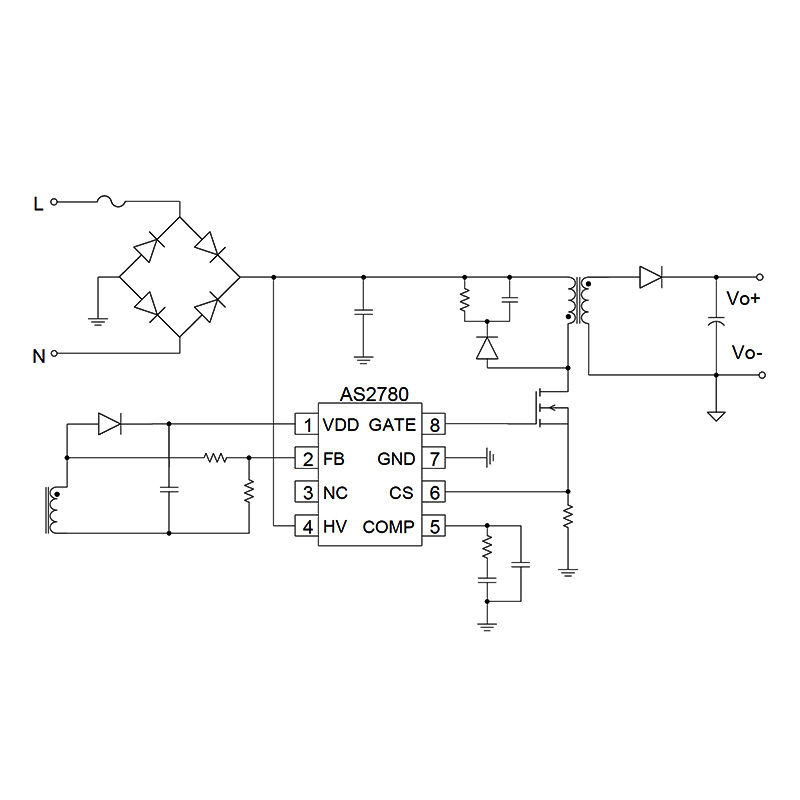

Aplikasi khas

• Pencahayaan cerdas, pencahayaan lanskap

• Catu daya eksternal bertegangan konstan
