CW1131

Sakelar kontrol PWM off-line berperforma tinggi dan berbiaya rendah

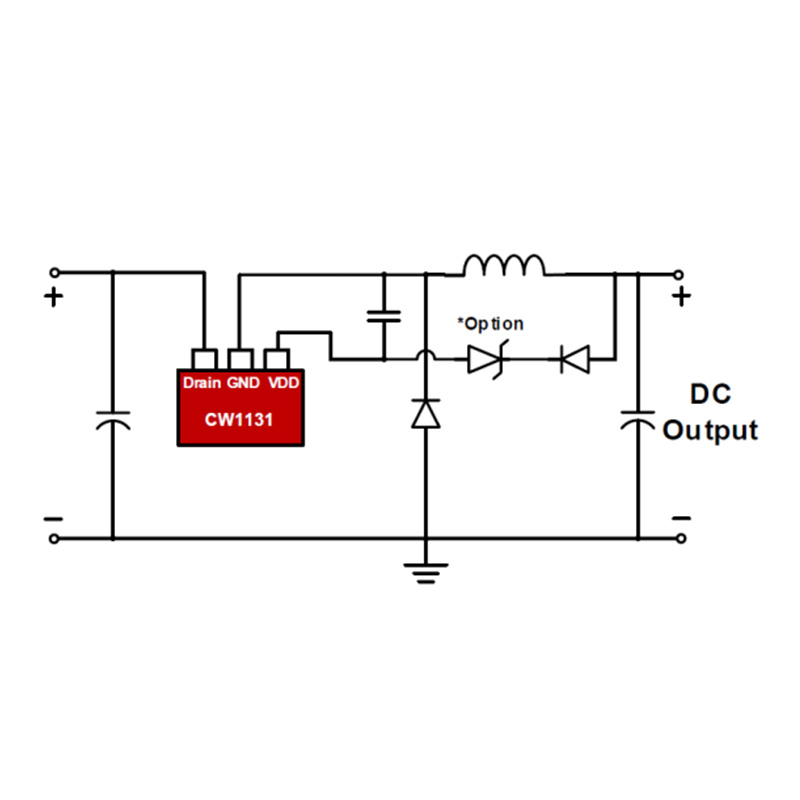

CW1131 adalah saklar daya PWM non-terisolasi, sangat terintegrasi dan berbiaya rendah untuk sirkuit buck dan lift. CW1131 menggunakan proses wafer tunggal tegangan tinggi yang mengintegrasikan MOSFET tegangan tinggi 500V dan pengontrol yang dikontrol dengan mengalihkan mode arus puncak pada wafer yang sama. Output default 5V presisi tinggi dijamin dalam rentang input tegangan penuh.

Di dalam chip, waktu Toff minimum chip ditetapkan pada 32us dan terdapat fungsi hentakan, yang mengoptimalkan efek EMI dalam kondisi memastikan daya keluaran. Pada saat yang sama, chip ini dirancang dengan mode beban berat dan berat, yang dapat dengan mudah memperoleh konsumsi daya siaga kurang dari 50mW. CW1131 mengintegrasikan fungsi perlindungan lengkap: perlindungan tegangan rendah VDD, batas arus siklus demi siklus, perlindungan arus lebih abnormal, perlindungan panas berlebih, perlindungan beban berlebih, dan perlindungan hubung singkat.

Fitur utama

• Output default 5V presisi tinggi

• MOSFET tegangan tinggi 500V terintegrasi dan rangkaian start tegangan tinggi

• Resistensi pengambilan sampel terintegrasi, biaya sistem rendah

• Mendukung aplikasi input tegangan sangat rendah (lebih dari 15V).

• mendukung rangkaian step-down dan step-down

• mengalihkan kontrol mode arus puncak

• Konsumsi daya siaga ultra-rendah kurang dari 50mW

• Arus kerja ultra-rendah, mendukung kapasitor VDD kecil

• Sirkuit soft start terintegrasi

• Fitur perlindungan terintegrasi:

• Perlindungan Kelebihan Beban (OLP)

• Perlindungan Panas Berlebih (OTP)

• Batas Arus Siklus demi Siklus (OCP)

• Proteksi Arus Berlebih Tidak Normal (AOCP)

• Pengosongan depan (LEB)

• Perlindungan tegangan rendah VDD

• Paket SOT23-3L
