KP15051SPA

Sakelar daya kontrol PWM off-line berperforma tinggi dan berbiaya rendah

Seri KP15051SPA adalah sakelar daya terkontrol PWM berperforma tinggi dan berbiaya rendah untuk aplikasi penurunan daya rendah off-line dengan sirkuit periferal sederhana dan komponen lebih sedikit. Pada saat yang sama, MOSFET tegangan tinggi bawaan dapat meningkatkan toleransi lonjakan sistem.

Tidak seperti pengontrol PWM tradisional, KP15051SPA tidak memiliki MOSFET penggerak jam tetap, dan frekuensi peralihan sistem dapat disesuaikan secara otomatis sesuai dengan beban. Pada saat yang sama, chip ini mengadopsi teknologi kontrol PWM multi-mode, yang secara efektif menyederhanakan desain sirkuit periferal, meningkatkan tingkat penyesuaian linier dan tingkat penyesuaian beban, dan menghilangkan kebisingan yang terdengar dalam kerja sistem. Selain itu, ambang deteksi arus puncak internal dapat disesuaikan secara otomatis sesuai dengan kondisi beban aktual, yang secara efektif dapat mengurangi konsumsi daya siaga dalam kondisi tanpa beban.

KP15051SPA mengintegrasikan fungsi perlindungan lengkap dengan pemulihan mandiri: perlindungan tegangan rendah VDD, batas arus siklus demi siklus, perlindungan tegangan lebih keluaran, perlindungan panas berlebih, perlindungan kelebihan beban, dan perlindungan tegangan lebih VDD.

Fitur utama

• MOSFET tegangan tinggi 500V terintegrasi dan rangkaian start tegangan tinggi

• Mengoptimalkan kebisingan beban ringan dan meningkatkan kemampuan anti-interferensi sistem

• Kontrol multi-mode, tidak ada suara yang berfungsi

• Mendukung topologi step-down dan step-down

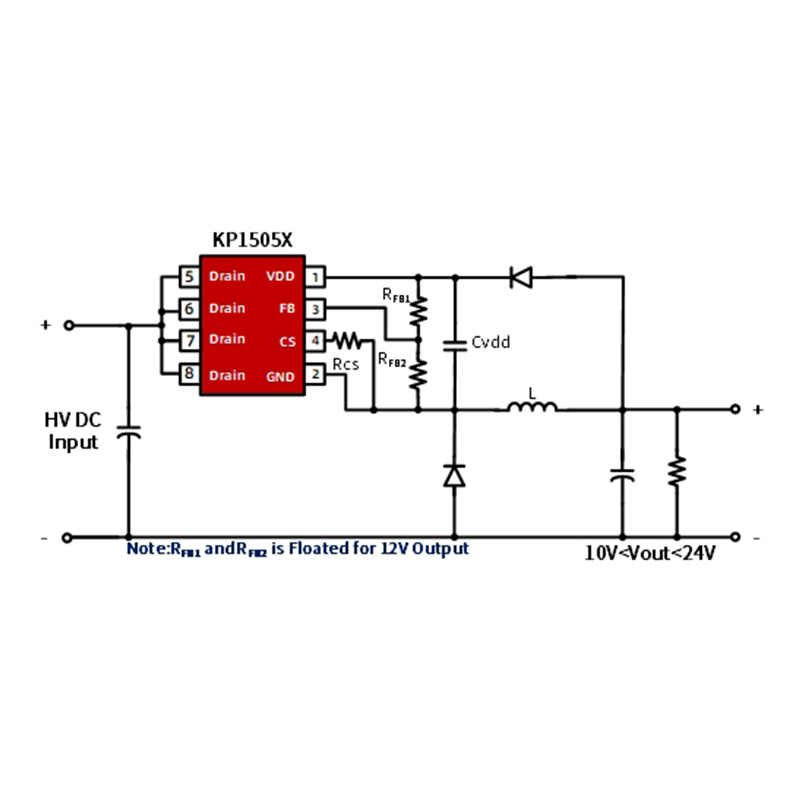

• Output default 12V (suspensi kaki FB)

• Konsumsi daya siaga <50mW

• Tingkat penyesuaian linier dan tingkat penyesuaian beban yang baik

• Sirkuit soft start terintegrasi

• Fungsi perlindungan internal:

• Perlindungan Kelebihan Beban (OLP)

• Batas Arus Siklus (OCP)

• Proteksi Tegangan Lebih Keluaran (OVP)

• VDD proteksi tegangan lebih, tegangan kurang dan penjepit tegangan

• Enkapsulasi tipe SOP-8

Aplikasi khas

• Pencahayaan cerdas
