KP3111LGA

Sakelar daya PWM off-line berperforma tinggi dan berbiaya rendah

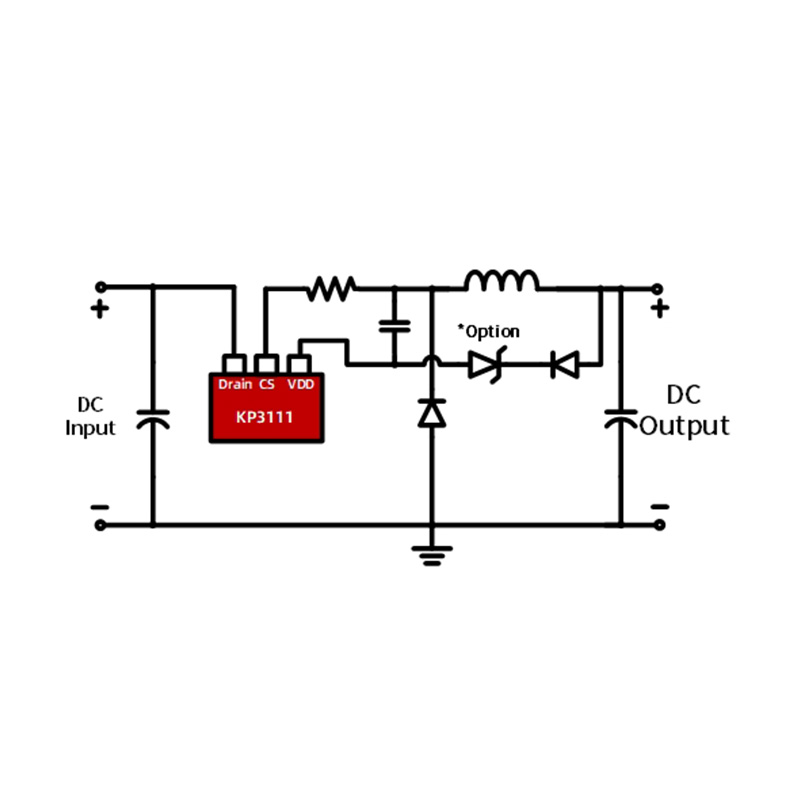

KP3111LGA adalah saklar daya PWM non-isolasi, sangat terintegrasi, dan berbiaya rendah untuk rangkaian step-down dan step-down.

KP3111LGA menggunakan proses wafer tunggal tegangan tinggi dengan MOSFET tegangan tinggi 500V dan pengontrol yang dikontrol dengan mengalihkan mode arus puncak yang terintegrasi pada wafer yang sama. Output default 5V presisi tinggi dijamin dalam rentang input tegangan penuh. Di dalam chip, frekuensi osilator ditetapkan pada 31kHz dengan fungsi buffting, yang mengoptimalkan efek EMI dalam kondisi memastikan daya keluaran. Pada saat yang sama, chip ini dirancang dengan mode beban berat dan berat, yang dapat dengan mudah memperoleh konsumsi daya siaga kurang dari 50mW.

KP3111LGA mengintegrasikan fungsi perlindungan lengkap: perlindungan tegangan rendah VDD, batas arus siklus demi siklus, perlindungan panas berlebih, perlindungan kelebihan beban, dan perlindungan hubung singkat.

Fitur utama

• Output default 5V presisi tinggi

• MOSFET tegangan tinggi 500V terintegrasi dan rangkaian start tegangan tinggi

• Biaya sistem yang rendah

• Mendukung sirkuit buck dan lift

• Mengalihkan kontrol mode arus puncak

• Konsumsi daya siaga ultra-rendah kurang dari 50mW

• Arus pengoperasian sangat rendah, mendukung kapasitansi VDD kecil

• Osilator 31KHz terintegrasi dengan fungsi hentakan

• Sirkuit soft start terintegrasi

• Fitur perlindungan terintegrasi:

• Perlindungan Kelebihan Beban (OLP)

• Perlindungan panas berlebih (OTP)

• Batas Arus Siklus (OCP)

• Pengosongan depan (LEB)

• Perlindungan tegangan rendah VDD

• Paket tipe SOP-8, TO-92 dan SOT23-3L

Aplikasi khas

• Catu daya untuk peralatan rumah tangga kecil

• Catu daya tambahan
