NE1189 adalah sistem kinerja tinggi IC pengontrol penyearah sinkron (SR) saluran ganda.

mengirimkan permintaan

Deskripsi Produk

Chip penyearah sinkron LLC

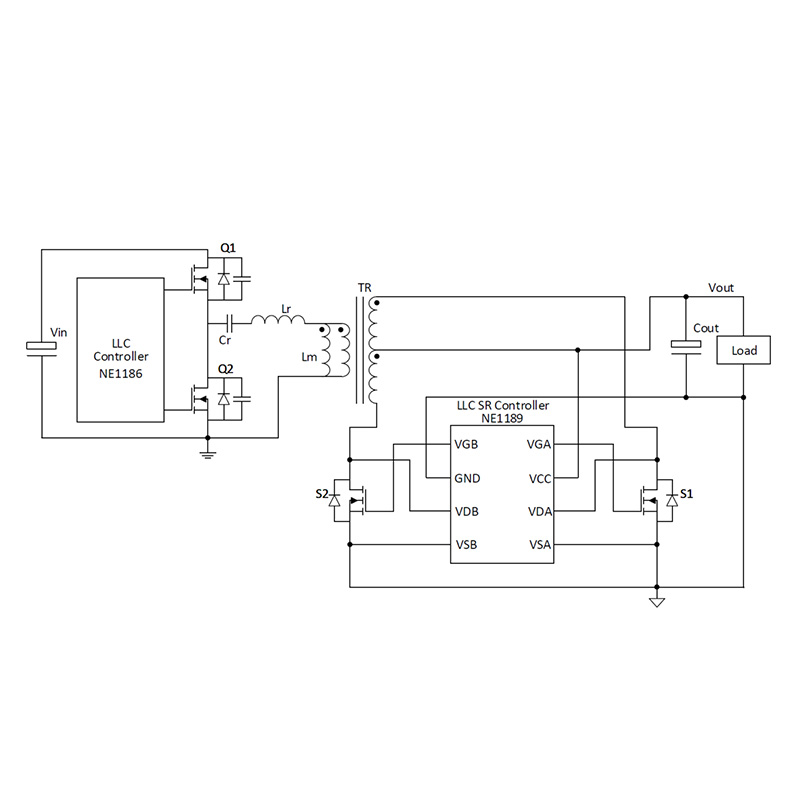

NE1189 adalah sistem kinerja tinggi IC pengontrol penyearah sinkron (SR) saluran ganda. Menggunakan metode penggerak gerbang yang sesuai dan input sampel independen untuk mencapai beban efisiensi maksimum dalam situasi apa pun, NE1189 beroperasi pada rentang pasokan tegangan yang luas mulai dari 4,7V hingga 38V, arus statis ultra-rendah, dan sirkuit driver dua saluran untuk resonansi LLC. gulungan transformator sekunder konverter dengan tap tengah. Waktu tunda propagasi turn-off 10ns yang sangat rendah dan kemampuan arus penggerak sink yang tinggi (~2,5A) meningkatkan tekanan SR VDS.


Rangkaian penjepit VG yang unik bekerja dengan baik untuk mencegah VG melewati pin VD tanpa VCC dengan cara naik secara cepat, sehingga menghindari sisi primer dan sisi sekunder pada saat sistem distart jika SR VCC masih dibawah 2V. NE1189 memiliki fungsi perlindungan logis yang tepat, penguncian logis internal, dan waktu interlocking dua fase dapat membuat sistem lebih andal.


Keunggulan produk:

• Rentang tegangan VCC lebar yang beroperasi dari 4,7V-38V

• Arus statis sangat rendah < 90uA

• Mencegah dering DCM memicu kesalahan dan pematian cepat 10ns

• Nilai V apa pun yang kompatibel dengan MOSFET sirkuit penjepit VGA/VGB ketika VCC di bawah 2V

• Pin VDA dan VDB mendukung pengurangan puncak tegangan negatif hingga -3V

• Input diferensial untuk transistor MOSFET emisi induktif dan tegangan sumber untuk setiap SR

• Kunci logis saluran ganda bawaan

• Driver gerbang adaptif untuk efisiensi maksimum
